120mm de espesor de aislamiento acústico del panel de nido de abeja de aluminio


HONGZAN  líneas de producción y capacidad de:

Los paneles de panal de aluminio	500.000 metros cuadrados al año
En forma de panal de aluminio corrugado &core Core	4,5 millones de metros cuadrados al año
La piedra (el mármol, granito) y cerámica del panel de panal.	80.000 metros cuadrados al año
El FRP panel de panal.	100.000 metros cuadrados al año
Paneles sándwich de lana de roca	100.000 metros cuadrados al año
Hoja de aluminio sólido	300,0000 sqm anualmente

1. Introducción al producto

Información básica:
Hongzan ofrece paneles de panal, que es uno de los mejores materiales compuestos de medio ambiente con una perfecta la fuerza, super lisa y excelente sonido y el aislamiento térmico, pero con peso ligero y fácil procesamiento. Los paneles pueden ser fabricados sobre la base de sus especificaciones para diversas aplicaciones, tales como revestimiento de pared (exterior e interior), techos, suelos, la partición, el casco del buque, ascensor, contenedor, la puerta y la estación de autobuses y metro, etc..

La estructura de panal de aluminio Panel:




Especificación:

Material	(3003/5052 de aleación de aluminio, etc.).
Tamaño normal (W*L*T)	1.220*2,440/3,000*6 mm.
Max. Tamaño(W*L*T)	2.000*10000*200 mm.
El grosor ordinario	10/12/15/20/25 mm
Espesor disponibles	5-300 mm
Tratamiento de la superficie regular	PVDF,PE, recubrimiento de polvo, de aluminio anodizado, etc..
La perforación	Sí (personalizado)
Aplicaciones	Revestimiento de pared( interior y exterior), en el techo y piso, sala limpia, particiones, el casco del buque, vehículos, túnel...
Customerization (MTM)	Sí (color, textura de la superficie, tamaño, forma, el patrón, etc.).
OEM	Disponible
Sugerencia:
1. Para la pared interior: Superficie - PE revestimiento; rango de espesor de 8mm a 20mm (la placa superior:1,0; la placa inferior: 0.7/0.8mm)
2. Para la pared exterior: Superficie - Revestimiento de PVDF; Común: 15mm de espesor, 18MM, 25mm,30mm (la placa superior: desde 1,0 a 2,0 mm; la placa inferior: desde 0,7 a 1,0 mm).

Hongzan Instalación estándar de sistema de Panel de nido de abeja de aluminio (sistemas de instalación personalizados están disponibles):

Escriba A: empatar el método estándar de instalación al aire libre de aluminio para panel de panal.




Tipo B: sin fisuras el método estándar de instalación al aire libre de aluminio para panel de panal.



2. Datos técnicos / Informe de ensayo


Datos técnicos de HONGZAN Paneles de panal.
Muestra de prueba: 20 mm de espesor / 25mm ( 1.0+1.0) :
Grosor	20mm	25mm
Panel frontal de aluminio	1.00mm
Panel de aluminio volver	1.00mm
Peso (kg/m2)	7.4	7.8
Panel compuesto de propiedades mecánicas y el panel
Momento de inercia            I (cm4/m).	19.85	31.67
La sección Módulo        W (cm3/m).	19	24
La rigidez del panel compuesto de       E.I (KN cm2/m).	139000	2217000
Panel de perfil de aluminio	AA 5754A (ALMg3).
Módulo de elasticidad (N/mm2)	70000
Resistencia de afrontar el panel (N/mm2)	Rm ≥ 220
El 0,2% de rendimiento estrés(N/mm2)	Rp0.2 ≥ 130
La extensibilidad    (EN485-2:1194)	A50 ≥ 8
Dilatación térmica lineal de aluminio	2,4 mm/m cuando la diferencia de temperatura es de 100ºC
La decoración de la superficie layer	Terminar la cocción de pulverización de PVDF
El resplandor    (datos originales)	El 30-40%
La dureza del lápiz	El HB-F
Núcleo de panal.
El tamaño del panal.	1/4''(6,3)
Densidad	Acerca de 80kg/m3.
Fuerza de compresión   (Molino-STD-401)	4N/mm2
Función de la acústica
Los datos de la absorción acústica                como	0.05
Factor de aislamiento acústico      según ISO717-RW	23	25
Función de la calefacción
Los datos de la   conducción de calor       λ*(w/m2K)	2.25	2.7
Los datos de aislamiento térmico     R(1/m)      (m2k/w)	0.0089	0.0093
Los datos de transmisión del calor    U(k)        (W/m2K)	5.59	5.575

3. El proceso de producción y la fábrica Show:

El proceso de producción de aluminio: Panel de panal.

Cortar la bobina de aluminio en diferentes tamaños---pegar la película protectora---plana pulsar pulido------carving/Corte las esquinas/doblar si es necesario---composite con honeycomb core---si es necesario recortar---package

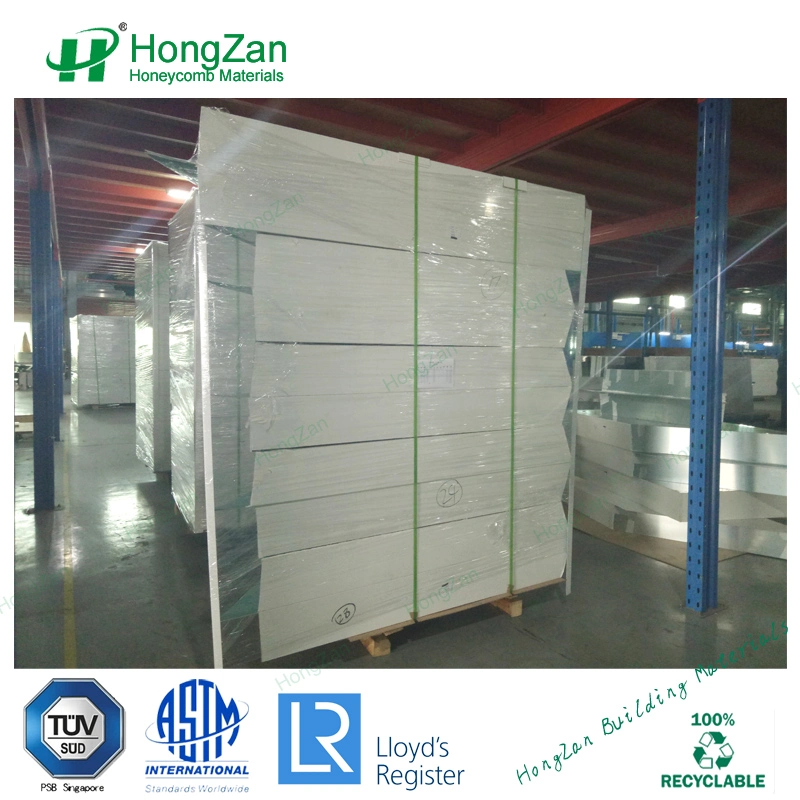

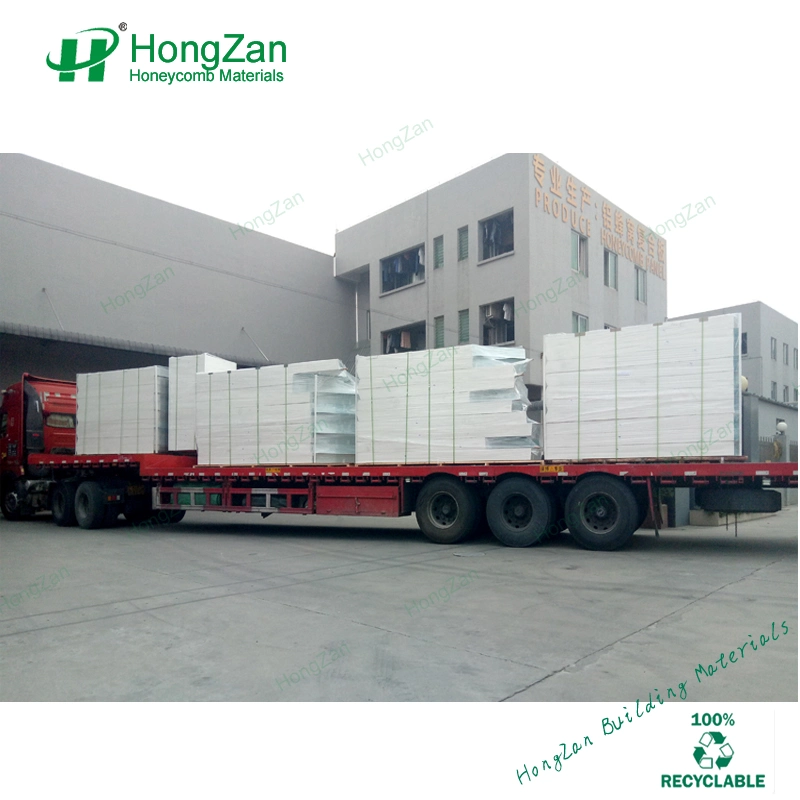

detalles de paquete:

Hongzan utiliza el estándar de paquetes de exportación--la caja de madera, requisitos de los paquetes personalizados están disponibles.



4. Proyectos muestran:



5. Los certificados

Ha obtenido Hongzan internacional reconoce certificados e informes de prueba para el panel de nido de abeja de aluminio relacionados con la tasa de fuego, aislamiento acústico, y así sucesivamente, E.G.:
1), ISO 9001:2008.
2), una clase de tasa de fuego por Lloyd's ( Asociación marina) ;
3), BS 476 ,475 por TUV PSD Singapur;
4), EN13501-1 por sus.
5), ASTM, por su.
